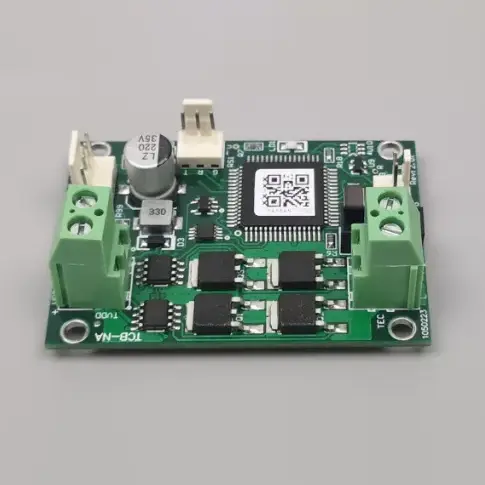

X-Meritan er en profesjonell leverandør av TCB-NA temperaturkontroller for standardkjølere i Kina kvalitet. Designet for høy kostnadsytelse og pålitelighet, er High Precision TCB-NA temperaturkontrollkort en ideell løsning for stabilisering av laserdioder og ulike smarte husholdningsapparater. Ved å utnytte vår etablerte produksjonsekspertise i Kina, gir X-Meritan globale partnere et holdbart TCB-NA Semiconductor Cooler Board for temperaturkontroll som balanserer funksjonell allsidighet med tilgjengelige priser.
TCB-NA temperaturkontroller for standardkjølere produsert av X-Meritan som en Kina-leverandør er en allsidig termisk styringsmodul utviklet for generelle industrielle og kommersielle kjølekrav. Denne TCB-NA temperaturkontrolleren for standardkjølere forenkler presis regulering gjennom en toveis kontrollarkitektur, som muliggjør sømløse overganger mellom oppvarmings- og kjølemoduser. Som en pålitelig løsningspartner har X-Meritan optimalisert denne serien for å fungere effektivt med standard strømforsyninger, og tilbyr et brukervennlig seriell ASCII-grensesnitt som sikrer enkel integrering i eksisterende maskinvareøkosystemer.
|
Parameter |
Spesifikasjon |
|
Styreforsyningsspenning |
4,5–27V (må samsvare med TEC-spenning) |
|
TEC spenning |
5V–27V (må være ≥ forsyningsspenning) |
|
TEC gjeldende |
0–10A |
|
Temperatursensor |
10K NTC (standard B-verdi: 3950; faktisk B-verdi er ubegrenset – påvirker kun absolutt temperatur, ikke kontrollnøyaktighet) |
|
Temperaturkontrollnøyaktighet |
±0,1°C |
|
Still inn temperaturnøyaktighet |
±0,1°C |
|
Temperaturmåleområde |
-30°C til +147°C |
|
Kontroll temperaturområde |
-20°C til +100°C |
|
Standard fabrikkinnstilt temp. |
25°C (tilpasses på forespørsel) |
|
Dimensjoner (L × B × H) |
60 mm × 42 mm × 26,5 mm (22 mm over bord, 1,5 mm PCB-tykkelse, pinner ≤3 mm under) |
Toveis termisk styring
Støtter både oppvarmings- og kjølemoduser med fleksibel konfigurasjon av TEC-parametere, noe som gjør den tilpassbar til et bredt spekter av omgivelsesforhold og måltemperaturer.
Standardisert seriell kommunikasjon
Temperaturinnstillinger og sanntidsovervåking administreres enkelt via en standard ASCII-protokoll, kompatibel med vanlige serielle verktøy som Windows HyperTerminal for rask distribusjon.
Omfattende signalgrensesnitt
Inkluderer dedikerte utganger for alarmsignaler og "klar"-status, sammen med en kontrollinngang for TEC-avstenging, som forbedrer sikkerheten og automatiseringspotensialet til det totale systemet.
Stabil PÅ/AV-regulering
Bruker en velprøvd kontrollmetode for å sikre pålitelig temperaturvedlikehold, og gir et konsistent termisk miljø for sensitive komponenter som laserdioder og laboratorieutstyr.
Høyt kostnads-ytelsesforhold
Konstruert for å levere essensielle høypresisjonskontrollfunksjoner samtidig som det forblir et økonomisk levedyktig valg for storskala industrielle applikasjoner og produksjon av smarte apparater.
TCB-NA-temperaturkontrolleren for standardkjølere fungerer ved hjelp av en enkel, men effektiv PÅ/AV-kontrolllogikk skreddersydd for standard termoelektriske kjølere. Systemet overvåker temperaturen via en tilkoblet sensor og sammenligner den med det brukerdefinerte settpunktet gjennom sin interne prosessor. Basert på dette avviket styrer kontrolleren strømstrømmen til TEC på en toveis måte, og reverserer strømmen for å bytte mellom oppvarming og kjøling etter behov. Selv om denne modellen gir robust stabilitet for standardapplikasjoner, er den designet for enkelhet, slik at utgangsspenningen følger inngangsforsyningen direkte for å maksimere strømtilførselen til kjøleelementene.
Spørsmål: Hva er de kritiske hensynene angående forsyningsspenning for TCB-NA?
A: I motsetning til vår avanserte NE- eller NC-serie, har ikke TCB-NA-temperaturkontrolleren for standardkjølere intern utgangsspenningsbegrensning. Derfor må du sørge for at forsyningsspenningen er mindre enn eller lik merkespenningen til din TEC for å forhindre overbelastning av komponentene.
Spørsmål: Hvordan påvirker TCB-NA systemets strømstabilitet?
A: Byttemetoden som brukes av denne kontrolleren kan øke krusningen til den tilkoblede svitsjestrømforsyningen. Hvis systemet ditt inkluderer andre kort som er følsomme for elektromagnetisk interferens, anbefaler vi å koble til TCB-NA separat for å opprettholde dataintegritet og kortstabilitet.
Spørsmål: Når bør jeg velge TCB-NA fremfor TCB-NE-modellen?
A: TCB-NA-temperaturkontrolleren for standardkjølere er perfekt for applikasjoner der kostnadseffektivitet og standardpresisjon er prioriteringene. Hvis prosjektet ditt krever maksimal energieffektivitet eller mye høyere temperaturoppløsning, foreslår vi å oppgradere til TCB-NE-serien.
1. I motsetning til mange distributører, driver X-Meritan sin egen dedikerte fabrikk i Kina, noe som lar oss ha direkte tilsyn med hele produksjonsprosessen – fra PCB-montering til den endelige kalibreringen av hver TCB-NA-enhet.
2. Med over erfaren erfaring innen termisk styringssektoren, har vi optimert kontrollerene våre basert på virkelige tilbakemeldinger fra laserdiode- og medisinsk instrumenteringsindustrien, for å sikre en maskinvaredesign som prioriterer langsiktig holdbarhet.
3. Når du rådfører deg med oss, snakker du direkte med ingeniørene som designer maskinvaren. Vi gir presis teknisk veiledning om effektrippelstyring og spenningstilpasning for å forhindre risiko for TEC-overbelastning.
4. Ved å lede et profesjonelt utenlandsk logistikkteam og opprettholde en jevn beholdning av standardkomponenter, forkorter vi effektivt innkjøpssykluser og tilbyr mer konkurransedyktige priser enn tradisjonelle internasjonale forhandlere.
5. Våre produkter produseres under strenge industrielle standarder, noe som sikrer at TCB-NA temperaturkontroller for standardkjølere konsekvent oppfyller kravene til elektromagnetisk kompatibilitet (EMC) som kreves for kompleks systemintegrasjon.
