Monteres med mikro-termoelektriske kjølerehar blitt en kritisk løsning for bransjer som krever kompakt, presis og pålitelig temperaturstyring. Fra infrarøde detektorer og lasersystemer til medisinsk bildebehandlingsutstyr og industrielle sensorer, hjelper disse kjøleenhetene å stabilisere temperaturfølsomme komponenter samtidig som de forbedrer systemytelsen og forlenger driftslevetiden.
Denne artikkelen forklarer hvordan mikro-termoelektriske kjøleenheter fungerer, deres fordeler, vanlige industriapplikasjoner, viktige designhensyn, materialvalg, termiske utfordringer og fremtidige utviklingstrender. Den gir også praktisk veiledning for ingeniører, OEM-kjøpere og systemdesignere som søker pålitelige varmestyringsløsninger.

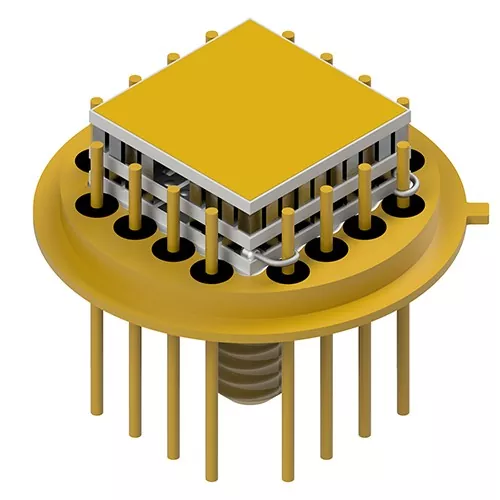

Sammenstillinger med mikro-termoelektriske kjølere er kompakte termiske styringssystemer designet for å nøyaktig kontrollere temperaturen til svært følsomme elektroniske og optiske komponenter. Disse sammenstillingene integrerer vanligvis mikro termoelektriske moduler, kjøleribber, sensorer, termiske grensesnittmaterialer og elektroniske kontrollkretser i en enkelt kompakt pakke.
I motsetning til konvensjonelle kjølesystemer som er avhengige av kompressorer og kjølemidler, bruker termoelektriske kjølere Peltier-effekten til å overføre varme fra den ene siden av enheten til den andre når elektrisk strøm flyter gjennom halvledermaterialer.
Mikrotermoelektriske kjøleenheter er spesielt verdifulle i applikasjoner der:
Disse systemene er vanligvis integrert i infrarøde sensorer, laserdioder, CCD-kameraer, biomedisinske instrumenter, romfartsdetektorer og optiske kommunikasjonsenheter.
Kjernedriftsprinsippet bak mikro-termoelektriske kjølere er den termoelektriske effekten. Når likestrøm passerer gjennom halvlederforbindelser, absorberes varme på den ene siden og frigjøres på motsatt side.
Den kalde siden avkjøler målkomponenten, mens den varme siden avgir varme gjennom en kjøleribbe eller termisk spreder.
| Komponent | Funksjon |
|---|---|
| Termoelektrisk modul | Overfører varme ved hjelp av elektrisk strøm |
| Varmeavleder | Avleder varme fra den varme siden |
| Temperatursensor | Overvåker systemtemperatur |
| Kontrollkrets | Regulerer kjøleytelsen |
| Termisk grensesnittmateriale | Forbedrer varmeoverføringseffektiviteten |
Fordi kjøleresponsen er elektrisk styrt, kan disse enhetene oppnå ekstremt nøyaktig temperaturregulering innenfor brøkdeler av en grad Celsius.
Mikrotermoelektriske kjøleenheter gir flere fordeler som tradisjonelle kjølemetoder ofte ikke kan oppnå.
Micro TEC-enheter er svært kompakte, noe som gjør dem egnet for bærbar elektronikk, miniatyriserte sensorer og utstyr med begrenset plass.
Disse enhetene gir svært stabil temperaturregulering, noe som er avgjørende for detektornøyaktighet og optisk stabilitet.
Fraværet av kompressorer eller mekaniske komponenter reduserer vibrasjoner, støy og vedlikeholdskrav.
Mikro termoelektriske systemer kan raskt justere temperaturen basert på dynamiske driftsforhold.
Ytterligere fordeler inkluderer forbedret systemlevetid, lavere vedlikeholdskostnader, redusert forurensningsrisiko og pålitelig drift under tøffe miljøforhold.
Sammenstillinger med mikro-termoelektriske kjølere er mye brukt i bransjer som er avhengig av termisk presisjon og stabile driftsforhold.
| Industri | Typiske applikasjoner |
|---|---|
| Medisinsk utstyr | PCR-systemer, bildedetektorer, biosensorer |
| Fotonikk | Laserdioder, optiske sender/mottakere |
| Forsvar og romfart | Infrarød bildebehandling, nattsynssystemer |
| Vitenskapelig forskning | Presisjonsdetektorer og analytiske instrumenter |
| Telekommunikasjon | Fiberoptiske overføringsmoduler |
| Industriell automasjon | Høynøyaktige sensorer og inspeksjonssystemer |
Den økende etterspørselen etter miniatyrisert elektronikk og avanserte optiske systemer fortsetter å drive rask bruk av termoelektriske kjøleenheter over hele verden.
En høyytelses termoelektrisk kjøleenhet kombinerer flere konstruerte elementer til en integrert løsning.
Den generelle monteringsdesignen må balansere kjøleeffektivitet, termisk motstand, elektrisk strømforbruk og fysiske størrelsesbegrensninger.
Nøye systemintegrasjon bidrar til å unngå termisk lekkasje, kondens og ytelsesustabilitet.
Å velge riktig mikro-termoelektrisk kjøleenhet krever evaluering av flere termiske og operasjonelle faktorer.
Ingeniører bør nøye vurdere:
Feil valg kan føre til utilstrekkelig kjøling, termisk ustabilitet, kondensskader eller for høyt strømforbruk.
For svært sensitive detektorapplikasjoner gir spesialdesignede sammenstillinger ofte bedre ytelse enn standard hyllemoduler fordi de optimerer termiske veier og minimerer mekanisk stress.
Selv om mikro-termoelektriske enheter gir eksepsjonell presisjon, må flere tekniske utfordringer tas opp.
Når temperaturen faller under omgivelsesduggpunktnivåene, kan det oppstå fuktkondensering og potensielt skade sensitiv elektronikk.
Effektiv fjerning av varme fra den varme siden er kritisk. Dårlig varmeavledning reduserer kjøleeffektiviteten og kan overopphete systemet.
Gjentatte oppvarmings- og avkjølingssykluser kan skape mekanisk påkjenning i loddeforbindelser og halvledermaterialer.
Mikro termoelektriske kjølere er ikke alltid like energieffektive som kompressorbaserte systemer for store kjølebelastninger. Riktig systemoptimalisering er viktig.
Avansert termisk simulering og nøye monteringsdesign bidrar til å minimere disse risikoene samtidig som langsiktig pålitelighet forbedres.
Materialvalg spiller en viktig rolle i effektiviteten og holdbarheten til termoelektriske kjøleenheter.
| Materiale | Hensikt |
|---|---|
| Vismut Telluride | Høy termoelektrisk effektivitet |
| Aluminiumnitrid | Utmerket varmeledningsevne og isolasjon |
| Kopper | Effektiv varmeoverføring |
| Keramiske underlag | Elektrisk isolasjon og strukturell stabilitet |
| Grafitt termiske puter | Forbedret grensesnitt varmeledning |
Moderne materialteknikk fortsetter å forbedre kjøleeffektiviteten, miniatyriseringsevnen og langsiktig holdbarhet.
| Trekk | Mikro termoelektrisk kjøling | Tradisjonell kompressorkjøling |
|---|---|---|
| Støy | Stille | Mekanisk støy tilstede |
| Vibrasjon | Ingen | Mulig vibrasjon |
| Størrelse | Kompakt | Større systemer |
| Presisjon | Veldig høy | Moderat |
| Vedlikehold | Lav | Høyere |
| Kjølemidler | Ikke nødvendig | Obligatorisk |
For kompakte, høypresisjonssystemer gir termoelektriske enheter ofte overlegen ytelse til tross for noe lavere storskala kjøleeffektivitet.
Fremtiden til mikro-termoelektriske kjøleenheter er sterkt knyttet til fremskritt innen miniatyrisert elektronikk, kunstig intelligens-systemer, romfartsinstrumentering og neste generasjons optiske kommunikasjonsteknologier.
Nye trender inkluderer:
Ettersom presisjonselektronikk fortsetter å utvikle seg, vil kravene til termisk stabilitet bli enda mer krevende, noe som ytterligere øker viktigheten av avanserte mikrotermoelektriske enheter.
Ja. Avhengig av systemdesign og termisk belastning kan mange termoelektriske enheter oppnå temperaturer under 0°C.
Ja. Fordi de ikke inneholder bevegelige deler, gir de ofte utmerket langsiktig pålitelighet med minimalt vedlikehold.
Medisinsk bildebehandling, romfart, fotonikk, telekommunikasjon, industriell automasjon og vitenskapelig instrumentering er alle sterkt avhengige av presisjon termoelektrisk kjøling.
Absolutt. Mange produsenter tilbyr tilpassede kjøleenheter som er optimert for spesifikke termiske belastninger, dimensjoner, miljøforhold og integrasjonskrav.
Kjøleavlederens ytelse er ekstremt viktig fordi ineffektiv varmespredning kan dramatisk redusere kjøleeffektiviteten og den generelle systemstabiliteten.
Sammenstillinger med mikro-termoelektriske kjølere har blitt en uunnværlig teknologi for moderne presisjonselektronikk og termiske styringssystemer. Deres kompakte struktur, vibrasjonsfrie drift, nøyaktige temperaturregulering og lange driftslevetid gjør dem ideelle for krevende bruksområder på tvers av mange bransjer.
Ettersom teknologien fortsetter å utvikle seg mot høyere integrasjonstetthet og større termisk følsomhet, vil profesjonelt konstruerte termoelektriske kjøleenheter spille en enda mer kritisk rolle for å opprettholde ytelsesstabilitet og utstyrspålitelighet.
Fuzhou X-Meritan Technology Co., Ltd.spesialiserer seg på avanserte mikro-termoelektriske kjøleløsninger designet for høyytelsesdetektorsystemer, optiske enheter og industrielle presisjonsapplikasjoner. Med omfattende ingeniørekspertise og tilpassede termiske styringsevner hjelper selskapet globale kunder med å oppnå pålitelig og effektiv kjøleytelse.
Kontakt ossi dag for å diskutere tilpassede sammenstillinger med mikro-termoelektriske kjølere for detektorer, optiske systemer, medisinsk utstyr eller industrielle applikasjoner.
