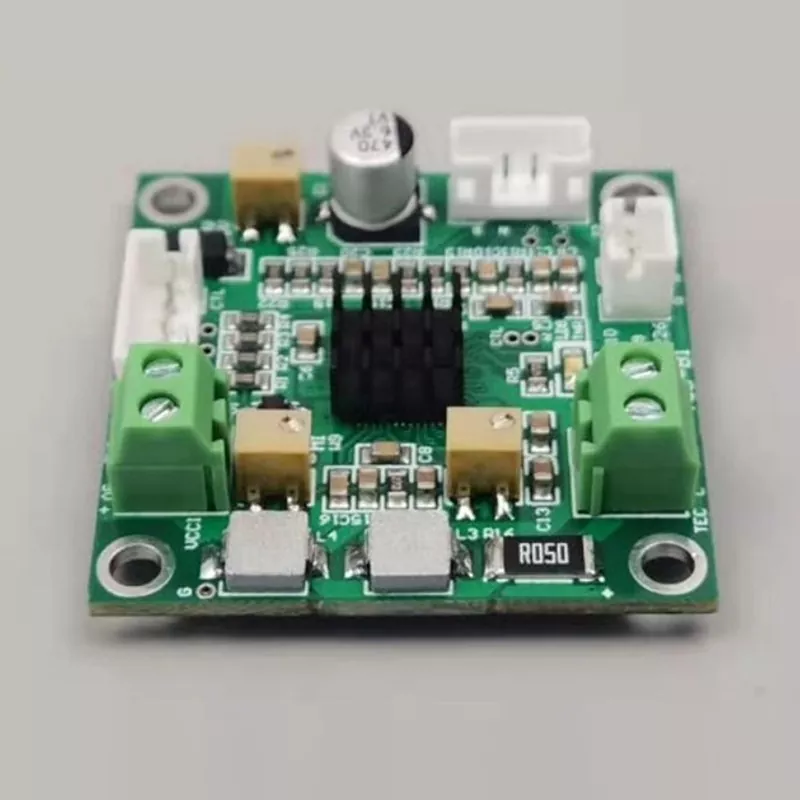

X-Meritan er en ledende Kina-kvalitets ATC-M1 Temp Controller med kortsyklus PID og designet for mikroobjekter. Tekniske utfordringer som involverer optiske miniatyrenheter som DFB-lasere krever presis termisk regulering i ekstremt trange rom. Ved å produsere disse spesialiserte kontrollerene i vårt Kina-baserte anlegg, gir X-Meritan globale utviklere en høyytelsesløsning som balanserer ultrakompakte dimensjoner med en hurtigresponskontrollarkitektur.
Kvalitets ATC-M1 Temp Controller med kortsyklus PID og designet for mikroobjekter produsert fra X-Meritan er en flaggskip termisk styringsmodul optimalisert for TO-CAN-pakker og mikro-elektroniske sammenstillinger. Denne kontrolleren bruker en spesialisert kortsyklus PID-algoritme for å gi øyeblikkelige korreksjoner, og sikrer at mikroskala termiske masser forblir stabile til tross for eksterne svingninger. Som en dedikert produsent har X-Meritan konstruert ATC-M1 for å integreres sømløst i systemer der intern plass er en kritisk begrensning, og leverer presisjon i industrikvalitet uten fotavtrykket til tradisjonelle kontrollere.
| Parameter | Tekniske krav / verdi |
| Produktnavn | Temperaturkontrollpanel |
| Modellnummer | ATC-M1 |
| Kortforsyningsspenning (DC) | 3,0 V - 5,0 V |
| Utgangseffektivitet | Omtrent 80 % |
| TEC maksimal spenning | 4,3V (ved 5V forsyning) / 2,5V (ved 3,3V forsyning) |
| TEC maksimal strøm | 2,5A |
| Temperatursensortype | 10K NTC |
| Temperaturkontroll stabilitet | 0,001 grader C |
| Temperaturinnstillingsmetode | Potensiometer eller analog inngang |
| Standard temperaturkontrollområde | +10 til +40 grader C |
| Fabrikkinnstilt temperatur | 25 grader C |
| Fabrikkstandard maks. utgangsspenning | 2,0V |
| Fabrikkstandard maks. utgangsstrøm | 1,0A |
| Justeringsmetode | W9 potensiometer |
| Driftstemperaturområde | -40 til +45 grader C |
| Dimensjoner (L x B) | 34 mm x 20 mm |
| Total høyde | 15,5 mm |
| Pinnehøyde | 5,5 mm |
Kortsyklus PID-algoritme
Kontrolleren har en optimert tilbakemeldingssløyfe designet for mikroobjekter med lav termisk treghet, og gir rask stabilisering og høyfrekvente korrigerende responser.
Ekstremt plassbesparende design
Konstruert for integrering med høy tetthet, passer ATC-M1 inn i de tetteste interne hulrommene til optiske miniatyrenheter og sensorhus.
Sømløs TO-CAN-integrasjon
Spesielt designet for å administrere DFB-lasere og TO-CAN-pakker med integrerte kjølere og prober, som sikrer nøyaktig bølgelengdestabilisering.
Høyeffektiv termisk effekt
Til tross for sin lille størrelse, leverer ATC-M1 konsekvent kraft til mikrokjølere, og opprettholder et stabilt termisk miljø for sensitive halvlederforbindelser.
Industriell pålitelighet
Produsert i vår ISO-kompatible fabrikk, gjennomgår hver enhet streng testing for å sikre at den tåler de krevende miljøene innen telekommunikasjon og romfartsføling.
Vår ATC-M1-tempkontroller med kortsyklus-PID og designet for mikroobjekter er nå mye brukt i følgende områder:
DFB Laser Diode Stabilization: ATC-M1 gir den nøyaktige, kortsyklus-tilbakemeldingen som er nødvendig for å forhindre frekvensdrift i høyhastighets optiske fiberkommunikasjonsmoduler.
TO-CAN Package Thermal Management: Ideell for kjøling og overvåking av halvlederkomponenter plassert i miniatyr TO-type metallbokser med begrenset termisk masse.
Mikrooptisk sensing: Sikrer nøyaktigheten til kompakte infrarøde sensorer og molekylære detektorer ved å opprettholde en jevn driftstemperatur.
Spørsmål: Hvorfor er "Short-Cycle PID" viktig for ATC-M1 Temp Controller med Short-Cycle PID og designet for mikroobjekter?
A: Mikroobjekter varmes opp og kjøles ned mye raskere enn større systemer. Kortsyklus PID gjør at kontrolleren kan oppdatere utgangen ved en høyere frekvens, og forhindrer "overshoot"-temperaturen som ofte oppstår med standard industrielle kontrollere.
Spørsmål: Kan ATC-M1 passe inn i eksisterende optiske miniatyrsystemer?
A: Ja. ATC-M1 Temp Controller med kortsyklus PID og designet for mikroobjekter er en av våre mest kompakte design, spesielt laget for systemer der plass er en kritisk flaskehals, for eksempel integrert fotonikk og bærbare diagnoseverktøy.
Spørsmål: Tilbyr X-Meritan teknisk assistanse for den første systemintegrasjonen?
A: Absolutt. Vårt team av eksperter er tilgjengelig for å tilby raske og effektive løsninger, og tilbyr omfattende ettersalgsstøtte for å sikre at ATC-M1 yter optimalt innenfor din spesifikke maskinvaredesign.
1. I motsetning til handelsmenn, driver X-Meritan sin egen spesialiserte fabrikk i Kina. Vi opprettholder full sporbarhet for hver komponent i ATC-M1, og sikrer at pålitelighet av industriell kvalitet er innebygd i hver enhet fra PCB-nivå og oppover.
2. Vi selger ikke bare brett; teamet vårt inkluderer applikasjonsingeniører som har jobbet direkte med DFB-laser- og TO-CAN-integrasjonsprosjekter. Vi gir spesifikke råd om termisk motstandsmatching og forhåndsinnstilling av PID-parametere for mikroobjektene dine.
3. Kontrollerne våre er allerede utplassert i miljøer med høy innsats, inkludert optisk fiberkommunikasjon og medisinsk diagnostikk, der en 0,1°C drift kan resultere i systemfeil.
4. Vi forstår den raske naturen til FoU for mikroelektroniske enheter. Vi har et lager klart til forsendelse for ATC-M1 for å støtte dine umiddelbare test- og verifiseringsbehov, støttet av detaljerte tekniske datablad.
5. Med mange års produksjons- og samarbeidserfaring sikrer X-Meritan at alle produkter oppfyller de nødvendige industrielle standardene for globale markeder, og gir en pålitelig forsyningskjede for internasjonale produsenter.
